植樹節那天你植樹了嗎？一直到四月初，都是北京地區適合植樹的日子。是否你覺得自己既有植樹熱情，又有植樹技能？今天就帶你聊聊植樹的事兒，畢竟小編致力于種樹二十年（說的自己都不自信了）

很多人的印象里也許植樹=踏春

在一個風和日麗的日子

大家?guī)еぞ叱?/p>

來到美麗的田野上

挖個坑，埋點土

數個一二三四五

最后別忘了澆點水

如果只挖一個坑——輕松愉快

如果連挖五個坑——腰酸背疼

如果每天的工作就是挖坑？

如果每天的工作是在凍土、巖層、沙漠等特殊環境挖坑？

如果全靠胳膊，那酸爽

當然，也許你對種樹技能不關心。

但是如果上升到和終身大事相關的高度……

印度尼西亞爪哇島的當?shù)胤顥l文規定

第一次結婚要種兩棵樹

離婚的要種5棵

離婚后還想再結婚的

第二次結婚必須種3棵樹

看來在當?shù)?，結婚、離婚還真是一項體力活啊

（小編想：如果我國也推廣一下，那么祖國的森林覆蓋率會不會快速提高？）

剛剛小編開了個玩笑，咱們言歸正傳

俗話說：工欲善其事，必先利其器

小編發揮自身特長：

從專利庫中找出來很多挖坑“神器”

很多專利已處于失效狀態，拿走不用謝哦

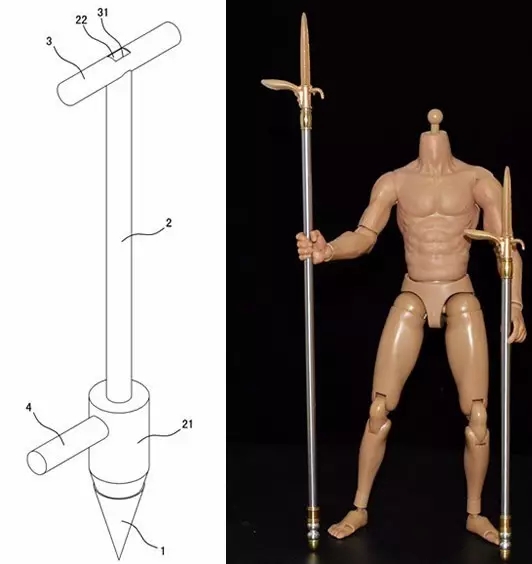

先來看一個扎穴錐（中國實用新型專利公告號：CN202160402U）

看到扎穴錐這個名字，小編最先想到的是“鬼吹燈”“分金定穴”，會不會和“洛陽鏟”差不多？原來小編又想多了！

該工具方案簡單：用腳踩錐桿2上的腳踏橫柄4就可以在地面上扎出樹穴。根據其說明書記載：使用它挖穴速度更快，適用于各種土質的地面

有沒有發現該扎穴錐有點像我國古代的兵器：金戈

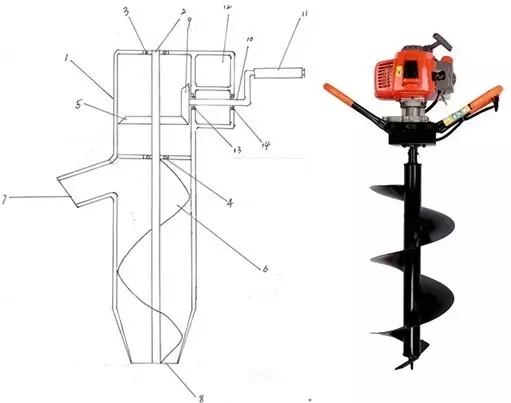

當然，社會進步了，靠腳踩實現扎穴的裝置已經有點過時了。下面小編介紹一臺手搖掘坑裝置（中國發明專利申請，公開號：CN103535135A）如下圖左所示，使用時，將下端對準挖坑處，搖動搖柄11就可帶動螺旋片6旋轉切土啦，土從左端的出土口7排出。

不過隨著機械化水平的提高，現在市場上更多的是帶動力設備的，你只需手扶把手即可自動挖坑了（下圖右）

上面都是在普通土地上挖坑的工具，而我國幅員遼闊，最北端的漠河常年冰天雪地，那么在凍土甚至冰上怎么挖坑植樹呢？

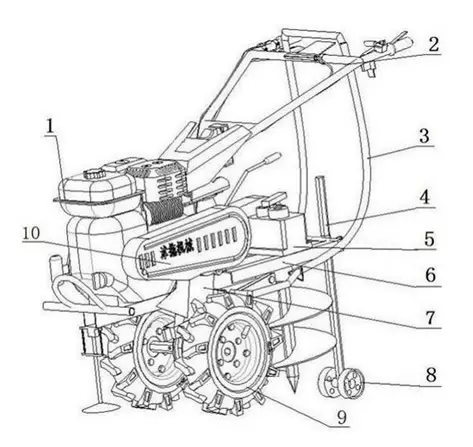

CN204960801U（中國實用新型專利公告號）中就公開了一種適合在冰層、凍土上挖坑的專用機械設備。

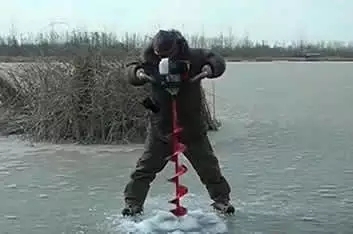

常用的簡易版冰上鉆坑設備是這樣的：

在堅硬的凍土上挖坑不容易

在軟軟的沙漠上挖坑就輕松嗎？

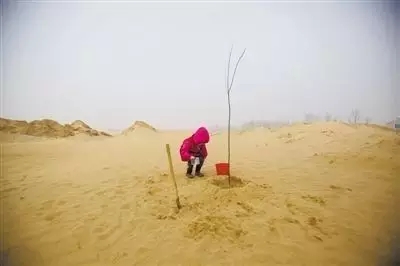

在沙漠邊緣植樹常見的情況是：

邊挖邊塌陷，甚至根本無法挖出樹坑

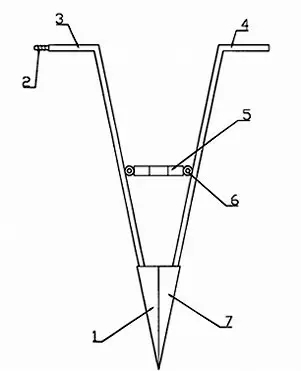

別急，CN2488283Y（中國實用新型專利公告號）中公開了一種適用于疏松土質的植樹器

底部的圓錐狀殼體內放置樹根，樹干放于C形扶正器5中。插入樹坑后，轉動手柄3、4；底部的左右半錐殼體1、7分開，再將樹干從C形扶正器5中退出，這樣在沙漠中一棵樹就種好了。

值得一提的是，左右手柄3、4是中空的，連接水管接口2，可同時完成植樹和澆水的一體化進程。

雖然上面列舉的都是手動工具

但是也有很多自動化機械哦！

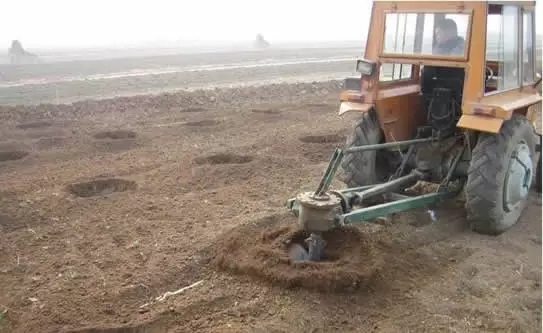

哥開著拖拉機，挖坑我第一！

咱們國家的設備還略顯粗獷

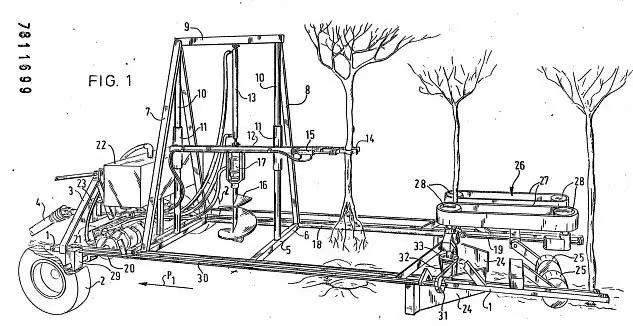

對于專用種樹設備的使用，在工業發達人力成本高的歐洲早就開始了。荷蘭人在1980年申請的專利NL7811699A（荷蘭發明專利公開號）中就申請了自動植樹培土機，而當時我國還沒有專利法呢……

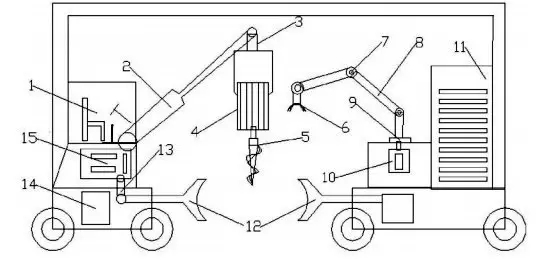

當然，我國的科技發展水平和知識產權水平也在飛速發展，CN205510761U（中國實用新型專利公告號）公開的鉆坑植樹培土一體機（下圖），能將鉆坑、植樹、培土三種工序進行集合操作。

而去年申請的CN105475088A（中國發明專利申請公開號）公開的無人植樹機，則完成了天地之間的協同配合。根據空中的無人機收集的信息，地面上的無人植樹機根據地面植被分布自動選擇挖坑、種樹的位置。

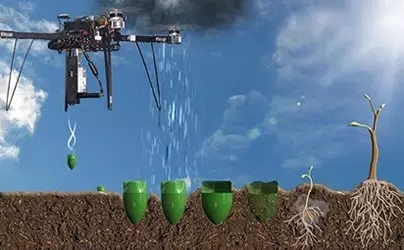

在互聯網檢索中，小編看到了上面的效果圖，相信不久的將來這種投彈轟炸式植樹神器肯定會橫空出世，不知道是否已經申請專利了么？

小編借機普及一下專利小知識

我國專利法第42條規定：實用新型專利權的期限為十年，自申請日起計算。

例如本文提到的在松軟土地上植樹的輔助設備（CN2488283Y）的實用新型專利的申請日為2002年5月1日，在2012年5月1日已經過期。因此大家現在可以免費使用它了。

因?yàn)閷＠ǖ牧⒎ū疽饩褪瞧胶鈱＠麢?quán)人和公眾的利益，既要保護專利權人的合法權益，又要促進科學技術進步和經濟社會發展。對于那些已經失效的專利，公眾完全可以免費使用。

人類文明發展的過程也是不斷創造新工具的過程，隨著人類科學技術的發展，勞動工具在不斷的改進。

假輿馬者，非利足也，而致千里

假舟楫者，非能水也，而絕江河

君子性非異也，善假于物也！

種一棵樹的最好時間是十年前，其次是現在。因此趕緊行動吧！

最后，看一段自動種樹設備的小視頻（建議在WIFI環境下觀看），欣賞一下工業之美：
