活在智能時代的你，還在舞弄笤帚嗎？

#本文由作者授權發布，文章僅代表作者觀點，不代表IPRdaily立場#

來源：IPRdaily中文網（iprdaily.cn）

作者：吳漾  劉春杰  審協北京中心醫藥部   IP創新贏

原標題：活在智能時代的你，還在舞弄笤帚嗎？

有沒有近期打算入手個“小奴隸”—掃地機器人的打算？哪家技術強，哪家適合你的家庭布局？快跟小編去看看吧！

如果，你想近期購買掃地機器人？

小編先奉送上一張大圖：

如果，你想更深度了解

繼續往下看

哪個小家電最能提高幸福感？

有調查顯示：掃地機器人！

上圖僅供娛樂，下圖才是常見的樣子

無死角、不撞墻、手機控制

自動規劃路徑、主動避障、返回充電

如果買了這些功能俱全的“掃地機”

小編回家后就能一直依偎在沙發上了

（提示：久坐會影響健康和身材滴！）

YY結束，小編作為技術控

還是做自己擅長的事兒

掃地機器人的工作原理

細數掃地機器人領域的大品牌

都有哪些特點呢？

在路徑控制上，大體分為兩個方向，一是以Rommba為代表的隨機碰撞尋路式的掃地機器人，另一類是以Neato XV-11為代表的自主規劃路徑型掃地機器人。

從專利申請角度看，“掃地機器人”從1996年開始起步，但還沒有廣泛進入家庭；

1996-2006年期間，美國、日本、韓國等機器人領域發達國家開始逐步發展，我國也開始有一定起步；

從2006年之后，掃地機器人即大范圍擴張，整個行業呈現百發齊放的態勢。

掃地機器人哪家強，要說美國iRobot。

2002年推出全球第一款掃地機器人

無論掃地洗地擦地樣樣俱全

申請了500余件專利進行全方位保護

如何強大且看專利詳細解讀

1.貼心配件

掃完地后還要?jiǎng)邮智謇砝锩娴幕覊m？

那豈不是和吸塵器一樣Low！

WO2016/093911A1（WIPO公開號）公開的機器人，通過真空吸入技術自動將灰塵排出，機器人即可繼續清掃任務。真乃讓懶人徹底懶到底的大好設計！

大塊雜物、頭發等會可能堵塞濾網孔造成吸力下降影響清潔效果，單純使用真空吸附的功能不足以清除碎屑。

US200847092A（美國專利申請公開號）即公開了一種機器人維修站，當機器人在站房?？繒r(shí)，與機器人對接，用攪拌器梳將碎屑等物梳到收集箱。

有了這個維修站，維修和清潔的工夫都省了，徹底可以與電視和爆米花為伍了！

若是面積大的豪宅，機器人掃到一半沒有電，不定藏在哪個角落，這可上哪去找？即使找到了，是不是還得手動抱回充電？你是否也有這樣的困惑？

US2007114975A1、US2015/0057800A1（美國專利公開號）即公開了對機器人的電源儲量進行計算，當電量不足時，自動回到充電站進行充電的方法。

2.程序算法的華麗轉變

當然，掃地機器人的技術難題并不僅在于設計機器的外殼形狀、刷子設計，那只是第一級別的創新。更難的難點在于，如何讓機器人在規避家具、寵物等障礙的同時，還能盡可能全面的清掃。

掃地機器人沒有眼睛，如何“看”到世界呢？

答：靠“觸覺”，也就是傳感技術，并配合機器人的核心：智能化程序算法。

早期的智能清掃機器人，使用接觸式避障。例如：CN101075138A（中國發明專利申請公開號）中偵測裝置可檢測碰撞或踩空。

CN101201280A則是通過氣囊以及氣壓檢測器，感受壓力變化，判斷是否存在碰撞以及碰撞的力量。

美國iRobot掃地機器人是首個基于iAdapt的智能化清掃技術的專利技術的隨機碰撞尋路系統典型代表。

使用Common Lisp語言開發并有著天文數字般復雜的程序控制的先進算法，實現機器人主動對清掃環境進行監測。硬件采用：

紅外探測器

底部灰塵偵測器

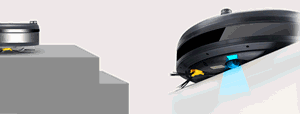

落差傳感器

測速系統

……

例如遇到椅子，機器人傳感器部分會出現不同程度遮擋，從而得到一個大體的障礙物的形狀，實現提前障礙物圍繞躲開的效果。

并且，該算法包括了數十種標準的清掃動作，如圍繞、折返、螺旋、貼邊、轉身等等（WO02/101477A2）。

“盲人摸象”轉變?yōu)椤皩?dǎo)航摸象”：隨著時間的推移，路徑規劃技術逐漸應用到掃地機器人中，SLAM（Simultaneous Localization And Mapping）成為路徑規劃的核心算法（US2014/0129027A1）。

Rommba植入SLAM算法后，華麗的轉型為路徑規劃型機器人，SLAM通過對比三個關鍵點的占有位置圖像進行定位，并計算三個點的平均質量，由控制器計算路徑，并借助于無線導航系統（US8874264B1）實現路徑控制，目前市面上主流的定位系統有RPS激光定位系統、VSLAM圖像位移定位系統，iRobot主要基于圖像定位。

在計算過程中，機器人可以生成虛擬屏障防止移動到不能碰觸的區域，如墻壁、障礙物或其他表面，使用控制器變成通過執行操作限制主體的運動，在地圖上制定虛擬屏障（WO2016164071 A1），這就類似于先在地圖上設置一個地雷區，讓機器人直接不會碰觸這個區域，按地圖行走。

而清掃過程中，地面是有不同類型的，如地毯、地板、小的臺階等，此時需要機器人進行適度的爬坡，而不是遇到地毯就逃之夭夭， WO2016130188A1即公開了在清掃過程中，機器人根據傳感器相應俯仰的變化，可以讓機器人越過地面的間斷（如地毯的高度）而產生俯仰的變化。

快要走到邊緣時，需要阻止機器人繼續行走。WO2016057181A1即公開了機器人在清掃的同時，收集和分析地板材料的變化，確定是否要離開該區域。

例如機器人正在清掃地毯，不能因?yàn)榈竭吘壛司妥吡耍莾?yōu)先將這塊地毯清潔干凈，再進入下一個區域，該項技術使得機器人有前瞻性的改變行進方向保持在選定區域內。

Wifi云控制，無疑是給智能化家居提升了一大步。iRobot申請的US2015/0134115A1通過云端的服務器和移動終端（手機）控制機器人，輕松設定/實時控制掃地機器人的行動路線。

這么多產品，到底選擇哪一款呢？

iRobot目前已經推出了很多家用清潔機器人型號，雖然看起來型號繁多，但實際上并不復雜。

大家可以根據家庭地形、污漬類型、以及錢包厚度合理選擇哦！

雖然國內相對于歐美等發達國家研究起步較晚，但近些年相關技術也得到了飛速發展。

國產品牌通常也能實現紅外探測、沿墻壁行走清掃，并獲得房間尺寸信息，規劃高效的清潔路徑，自動充電等功能，不過國內外差距主要在于“核心算法”。

目前結合國家提出的“創新驅動發展戰略”，國內很多科研機構和生產企業都在不遺余力的開發各種新型的掃地機器人。

相信在不久的將來，科沃斯、小米為代表的國產品牌也一定能像國產手機一樣，性能優良且價格便宜。小編期待國產，期待國產！支持國產！

雖然目前清潔機器人已經越來越成熟，但依然有可能出現各種各樣的問題，所以如果預算比較充足，還是建議入手有保修的行貨，海淘的話，iRobot還算皮實，海淘Neato的朋友有不少可能都悔不當初了。

研究了這么多，小編已經忍不住躍躍欲試了，雖然價格比笤帚貴多了-_-!，但對于懶人來說，能用錢買到的一切都是值得的O(∩_∩)O，摸摸錢包，小編轉身工作去了。
